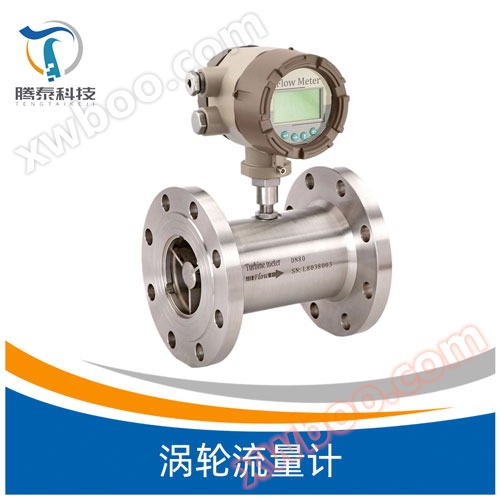

智能涡轮流量计的产品特点及安装过程中应注意
2025年11月20日 10:12:41
来源：江苏腾泰仪表科技有限公司 >> 进入该公司展台
阅读量：4
智能涡轮流量计的产品特点及安装过程中应注意哪些问题
为了保证智能涡轮番量计的测量准确,必需***地选择安装位置和方法对直管段的请求：流量计必需水平安装在管道上(管道倾斜在5以内)，安装时智能涡轮番量计计轴线应与管道轴线同心，流向要不合。涡轮流量计下游管道长度应有不小于2D的等径直管段，假如安装场所容许倡议下游直管段为20D、下游为5D。对配管的请求： 流量计安装点的上下游配管的内径与流量计内径相反。对旁通管的请求： 为了保证流量计检验时不影响介质的正常运用，在流量计的前后管道上应安装堵截阀门(截止阀)，同时应设置旁通管道。涡轮番量计流量控制阀要安装在流量计的下游，涡轮番量计运用时下游所装的截止阀必需全开，避免下游部分的流体发作不稳流现象。对内部环境的请求：流量计***安装在室内，必需要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响D(流量)和输入(频率脉冲信号)肯定其转换系数，它便于理论运用。但要留意，此转换系数(仪表系数)是有请求的，其校验请求是参照请求，假如运用时偏离此请求，系数将泛起变化，变化的情况视传感器类型，管道安装要乞降流体变送器物性参数的情况而定。
1.装置智能涡轮流量计前，管道要打扫。被测介质不干净时。管道上游要加过滤器，否则涡轮、轴承易被卡住，测不出流量来。
2.变送器的电源线采用金属屏蔽线，接地要良好牢靠。电源为直流24V，650Ω阻抗。
3.变送器应程度装置，防止垂直装置，并保证其前、后有顺应的直管段，普通D，后5D。
4.保证流体的活动方向与仪表外壳的箭头方向分歧，不得装反。
5.被测介质对涡轮不能有腐蚀作用，特别是轴承处，否则应采取措施。
6.投运前先停止仪表系数的设定。认真检查，肯定仪表接线无误，接地良好，方可送电。
7.装置智能涡轮番量计时，前后管道法兰要程度，否则管道应力对流量计影响很大。
8.拆装流量计时，留意对磁感应局部不能碰撞。
智能涡轮流量计的安装：
(1)变送器的电源线采用金属屏蔽线，接地要良好可靠。电源为直流24V，650阻抗。
(2)变送器应水平安装，避免垂直安装，并确保其前后有顺应的直管段，普通DN，后5DN。
(3)确保流体的活动方向与油表外壳的箭头方向相同，不得装反。
(4)被测介质对涡轮不能有腐蚀，特殊是轴承处，不然应采取措施。
(5)留意对磁感应部分不能碰撞。涡轮番量计的组态与校正轨范的标定方法是十点水标定法，但黏度不同标定的值不同，故通常要做黏度标定曲线。涡轮番量计的显现仪表 显现仪表的义务是将单位时辰输入脉冲数和输入脉冲总数转换成瞬流量和总流量，并显现出来。由前减少器输入的脉冲信号，其幅值、波形都是不规则的，在进到显现仪表后，先需经整形电路整构成为有规则 的具有一定幅值的矩形电脉冲信号，再阅历频率/电流转换电路，将频率信号变为对应的电流信号(4～20mA)再转换能瞬时流量值，总量由转换及积算电路失掉。有的显现仪表就地显现，有的送DCS显现。| 序号 | 故障现象 | 导致原因 | 排除方法 |
| 1 | 显示仪对流量信号和
检验信号均无显示 | 1. 电源未接通，给定电压不对。
2.显示仪有故障。 | 1. 接通电源，按要求给定电压。
2. 检修显示仪表。 |
| 2 | 显示仪表对“校验”信号有显示但对流量
信号无显示。 | 1. 传感器与显示仪间接线有误，或有开路，短路，接触不良故障
2. 放大器有故障或损坏。
3. 转换器（线圈）开路或短路。
4. 叶轮被卡住。
管道无流体流动或堵塞。 | 1. 对照附图四，检查接线的正确 性和接线质量。
2. 维修或更换放大器。
3. 维修或更换线圈。
4. 清洗传感器及管道。
开通阀门或泵，清洗管道。 |
| 3 | 显示仪表工作不稳；
计量不正确。
| 1. 实际流量超出仪表的计量范围或不稳定。
2. 仪表系数K设置有误。
3. 传感器内挂上纤维等杂质。
4. 液体内有气泡存在。
5. 传感器旁有较强的电磁场干扰。
6. 传感器轴承及轴严重磨损。
7. 传感器电缆屏蔽层或其它接地导线与线路地线断开或接触不良。
8. 显示仪表故障。 | 1. 使被测流量与传感器的测量范围相适应，并稳定流量。
2. 使系数K设置正确。
3. 清洗传感器。
4. 采取消气措施，消除气泡。
5. 尽量远离干扰源或采取屏蔽措施。
6. 更换”导向件“或“叶轮轴”。
7. 对照附图四，将线接好。
8. 检修显示仪表。 |
